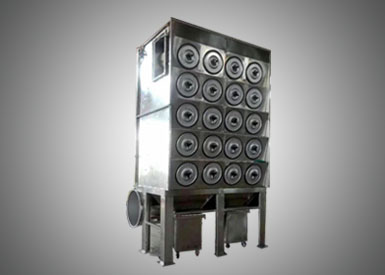

濾筒除塵器
濾筒式除塵器早在20世紀70年代就已經在日本和歐美一些國家出現，具有體積小，效率高，投資省，易維護等優點，但因其設備容量小，難組合成大風量設備，過濾風速偏低，應用范圍窄，僅在糧食、焊接等行業應用，所以多年來未能大量推廣。近年來，隨著新技術、新材料不斷地發展，以日本，美國的公司為代表，對除塵器的結構和濾料進行了改進，使得濾筒除塵器廣泛地應用于水泥、鋼鐵、電力、食品、冶金、化工等工業領域，整體容量增加數倍，成為過濾面積>2000m2大型除塵器(GB6719-86類)，是解決傳統除塵器對超細粉塵收集難、過濾風速高、清灰效果差、濾袋易磨損破漏、運行成本高的***佳方案，和市場上現有各種袋式、靜電除塵器相比具有有效過濾面積大、壓差低、低排放、體積小、使用壽命長等特點，成為工業除塵器發展的新方向。
濾筒除塵器的結構組成：
濾筒除塵器主要有三大部分，箱體、濾筒、清灰系統。（1）箱體是整個除塵器的外殼，包括氣箱和灰斗。氣箱主要是提供所需的除塵空間，有利流場的合理分布，灰斗則是收集過濾下來的物料；（2）濾筒是由外層、內層和中間層構成。內層和外層均為金屬網（或硬質塑料網），中間為褶型的濾料。濾筒用濾料的特點是，把一層亞微米級的超薄纖維黏附在一般濾料上，該黏附層上的纖維間排列非常緊密，其間隙0.12～0.6μm，由于采用密集型的折疊，使其過濾面積大為增加。極大的過濾面積是濾筒的突出特點；（3）清灰系統主要包括噴吹管、脈沖閥、氣包等。當濾筒表面積灰達到一定的厚度，就要進行清灰。含塵氣流經過濾筒過濾，然后排出，當除塵器阻力達到壓差設定值或者時間設定值時，由壓差控制儀或者時間控制儀控制相應的電磁閥，打開處于閉合狀態的脈沖閥，壓縮空氣直接噴入濾筒中心，對其進行脈沖清灰。
濾筒除塵器的工作原理：
含塵氣流從入口進入除塵器箱體，一般來說，氣體從濾筒的外側進入，顆粒較大的粉塵由于重力作用，不經過濾筒，直接沉降到灰斗內，或者受到慣性力的作用碰撞到箱體邊壁，沿著邊壁沉降下來。小顆粒粉塵隨氣流通過筒體，氣體中的粉塵顆粒被過濾在濾料表面，干凈的氣體從出口排除。粉塵在濾筒表面越積越多，阻力也越來越大，達到設定值或者設定時間，脈沖閥打開，壓縮氣體會吹向濾筒中心，同時誘導的空氣也會加強清灰效果，瞬時的高壓氣體將濾筒表面粉塵吹落，按照設置的順尋依次脈沖清灰，使系統恢復低阻力運行。
濾筒除塵器的過濾機理
濾料的過濾機理主要有：攔截效應、重力效應、慣性效應、擴散效應、靜電效應等。攔截效應：濾料內部的排列是錯綜復雜，相互交錯，濾料的平均孔徑較小，粒徑大于濾料孔徑的顆粒無法通過濾料層間隙而被攔截。重力效應：大顆粒粉塵重力較大，可能未經過濾料而直接沉降，或者是附著濾料的顆粒由于團聚，重力增大，受到振動后脫離濾料。慣性效應：粉體顆粒隨氣流運動，氣流遇障繞行，粉塵因慣性偏離氣流方向并撞到濾料層而被收集，粒子越大，慣性力越強，被過濾下來的可能性越大。擴散效應及靜電效應：細小的粉塵撞到濾料層，粉塵與濾料表面間的引力使其粘在濾料上而被過濾下來。粒徑較小的顆粒要做布朗運動，相互碰撞，小粒徑顆粒相互碰撞或與濾料摩擦荷電，顆粒被吸引而捕集。大顆粒粉塵主要是前幾種過濾機理起主導主用，粒徑較小的主要是后幾種。多種過濾機理同時作用，這樣大部分粉塵將被過濾下來，除塵器的除塵效率也會較高。
濾筒除塵器與傳統袋式除塵器相比有如下優點：
（1）除塵效率較高。對于一般微米級的粉塵除塵效率可達99.99%，部分處理能力較強的濾筒（如Donaldson系列的Ultra-Web濾料）對于粒徑0.5μm的粉塵也可達到此效率甚至更高；
（2）阻力較小。對于普通粉體，濾筒除塵器阻力小于1000Pa，粘附力較強粉體，一般***大阻力1500Pa左右；
（3）入口濃度范圍廣。普通的聚酯濾筒或摺式濾筒就可以處理入口含塵濃度較高氣流，進口含塵濃度可達250g/m3；
（4）過濾風速范圍廣。不同材質的濾筒過濾風速不同。普遍袋式除塵器的過濾風速在0.9m/min左右，而紙質濾筒的過濾風速***小0.3m/min，摺式濾筒的過濾風速***大2.4m/min；
（5）水洗性能。除紙質濾料外，其他的濾筒如聚酯濾筒和覆膜濾筒一般都可以用水清洗，待晾干后即可重復使用；
（6）相對布局較緊湊，節約空間，便于維護。
